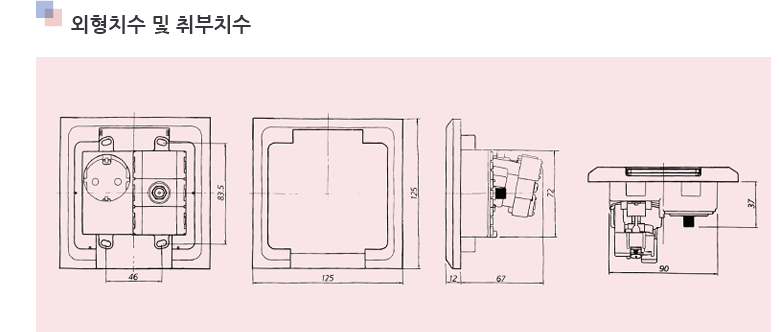

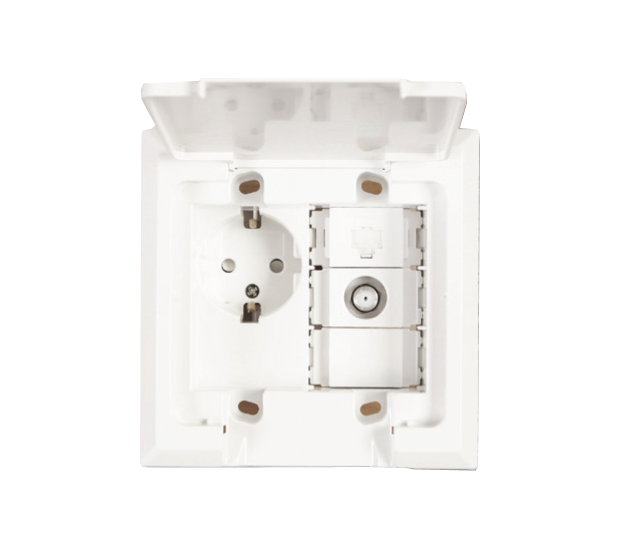

홈 > 제품소개 > 배선기구 > 기능형 배선기구 |
| 전원 공급 |

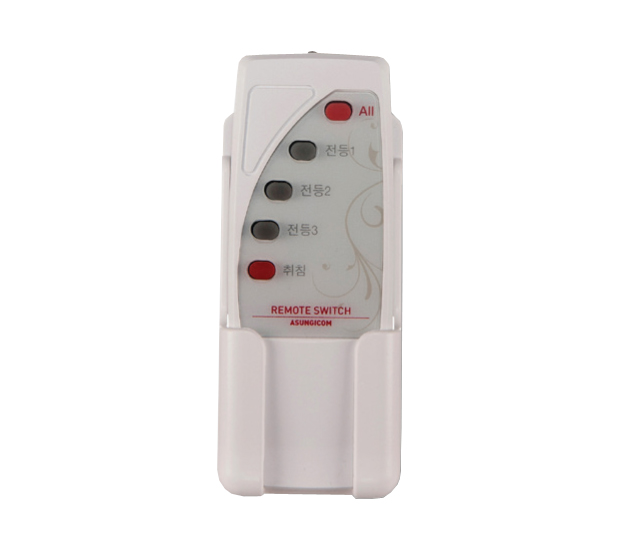

자체 전원공급 방식(2선식) |
자체 전원공급 방식(3선식) 모델 |
| 모델명 |
ARS-401-RNW |
ARS-402-RNW |
ARS-403-RNW |
ARS-404-RNW |
| 회로방식 |
2선식 1회로(1구 2선식) |
2선식 2회로(2구 2선식) |
2선식 3회로(1구 2선식) |
2선식 4회로(2구 2선식) |
| 정격전류 |
CH / 2.5A이하 |
CH / 2.5A이하 |
CH / 2.5A이하 |
CH / 2.5A이하 |
| 부하용량 |
1~500W |
1~500W |
1~500W |
1~500W |
| 동작방식 |
적외선 방식 |
적외선 방식 |
적외선 방식 |
적외선 방식 |
| 송수신거리 |
정면 6m |
정면 6m |
정면 6m |
정면 6m |
| 사용온도 |
0 ~ 45도 |
0 ~ 45도 |
0 ~ 45도 |
0 ~ 45도 |
| 부하결선도 |
 |
 |
 |
 |
| 구분 |

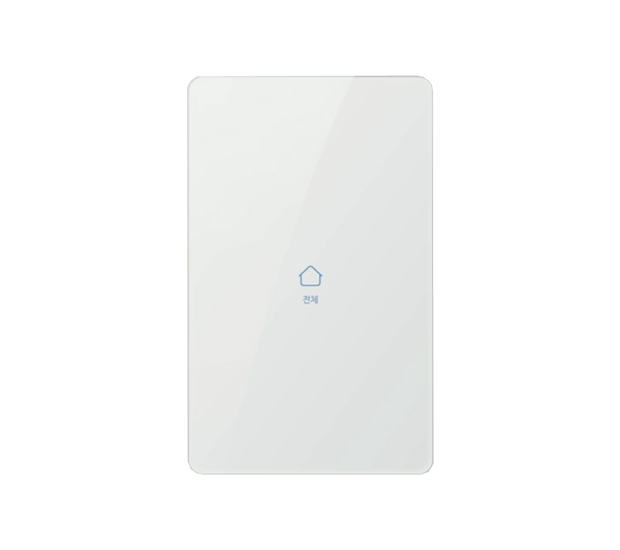

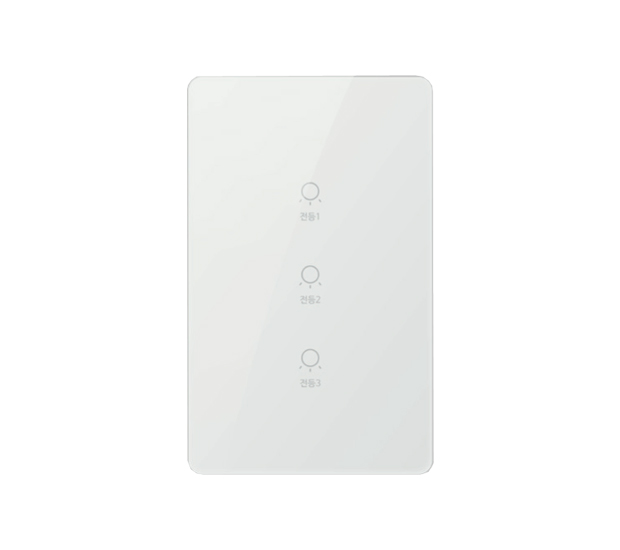

일괄소등 스위치 |

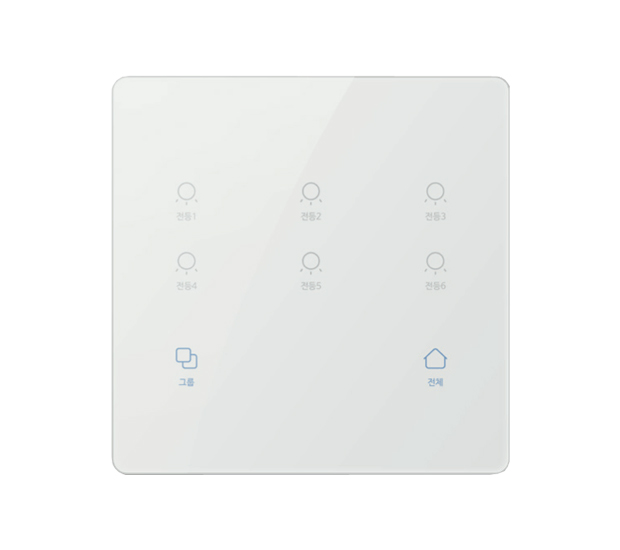

네트워크 스위치 |
| 입력전원 |
AC220V 60Hz |
AC220V 60Hz |
| 취부장소 |
실내 |
실내 |
| 동작온도 |
0℃ ~ 65℃ |
0℃ ~ 65℃ |

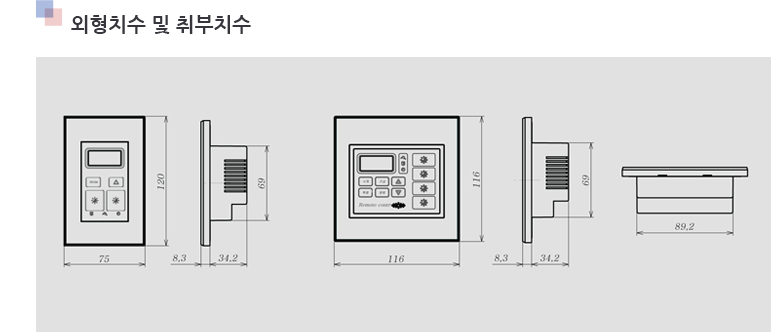

| 크기 |
74(W) x 120(H) x 46.5(D) |
74(W) x 120(H) x 46.5(D) |
120(W) x 120(H) x 46.5(D) |
| 점/소등 회로 수 |
전체 소등 1회로 |
점/소등 최대 3회로 |
점/소등 최대 6회로 |
| 부하용량 |
전체 16A |
회로당 2.5A |
회로당 2.5A |
| 점, 소등 스위치 |
ALL ON 기능 ,
ALL OFF 기능 (Touch입력) |
ON/OFF, 기능 (Touch입력) |
ON/OFF, Scene 기능,
ALL OFF 기능 (Touch입력) |
| 통신방식 |
RS-485 |
RS-485 |
| 점, 소등 표시 |
LED (전등 ON 시 아이콘 ON) |
LED (전등 ON 시 아이콘 ON) |
| 부하결선도 |
 |
 |
 |

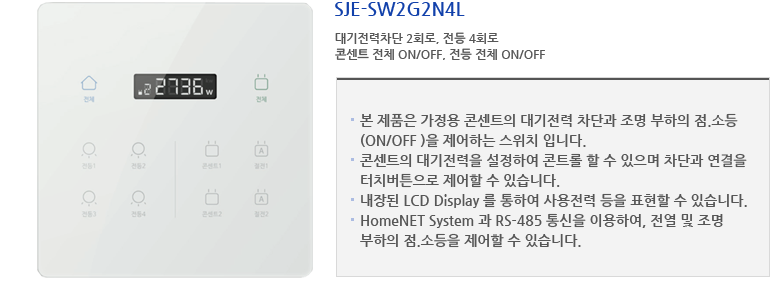

| 구분 |
사 양 |
| 기계적사양 |
크기 |
120mm(W)×120mm(H)×46.5mm(D) |
| 취부장소 |
실내 |
| 동작온도 |
0℃ ~ 65℃ |
| 전기적사양 |
입력온도 |
AC220V 60Hz |
| 전열 제어 회로 수 |
2회로 |
| 전등 일괄 점, 소등 회로 수 |
4회로 (1L : 1회로 / 2 L : 2회로 / 3 L : 3회로) |
| 부하용량(전등) |
회로당 2.5A |
| 부하용량(전열) |
전체 16A |
| 기능적사양 |
점, 소등 스위치 |
ON / OFF, ALL OFF 기능 (Touch입력) |
| 통신방식 |
RS-485 |
| 대기전력차단설정 |
차단/연결 (Touch입력) |
| 표시장치 |
점, 소등 표시 |
LED (전등 ON 시 아이콘 ON) |

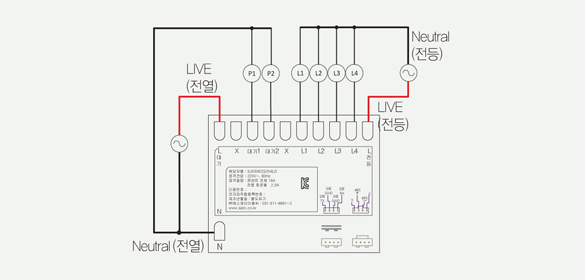

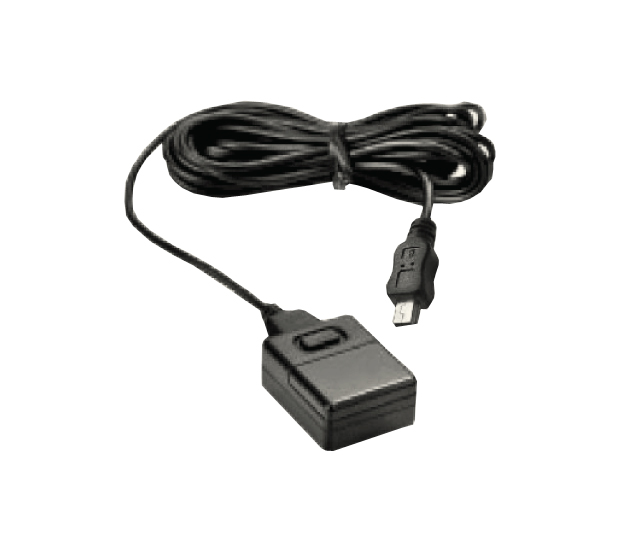

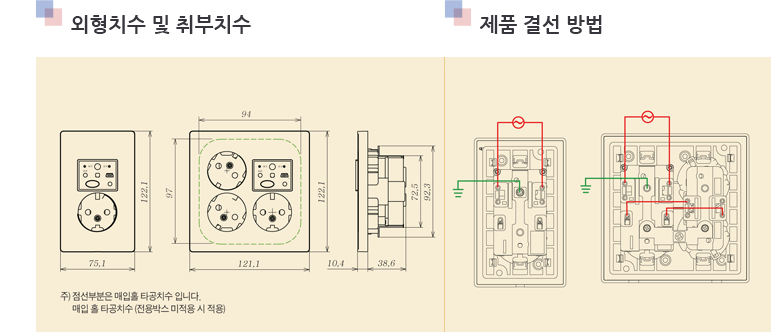

| 결선도 |
 |
 |

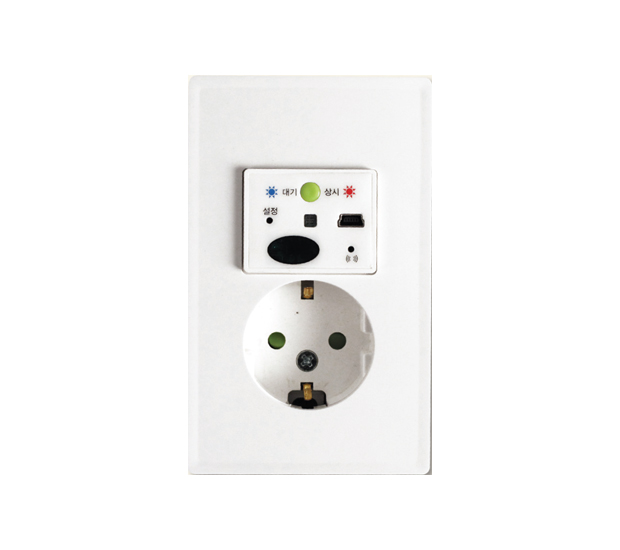

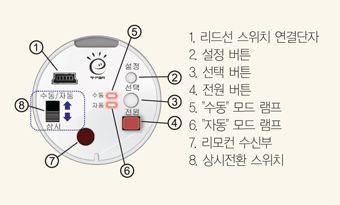

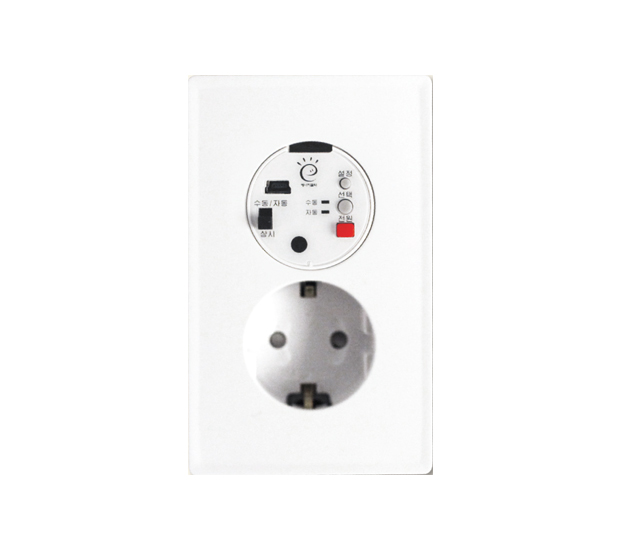

| NO |
구분 |
사양 |
비고 |
| 1 |
정격전압 |
AC 220V, 50/60Hz |
|
| 2 |
정격전류 |
16A |
|
| 3 |
과부하 차단 기능 |
MAX 20A |
즉시 차단 |
| 4 |
차단 방식 |
Relay 1극 접점 방식 |
|
| 5 |
전류 감지 방식 |
Linear Current Sensor |
ACS712T |
|
 |

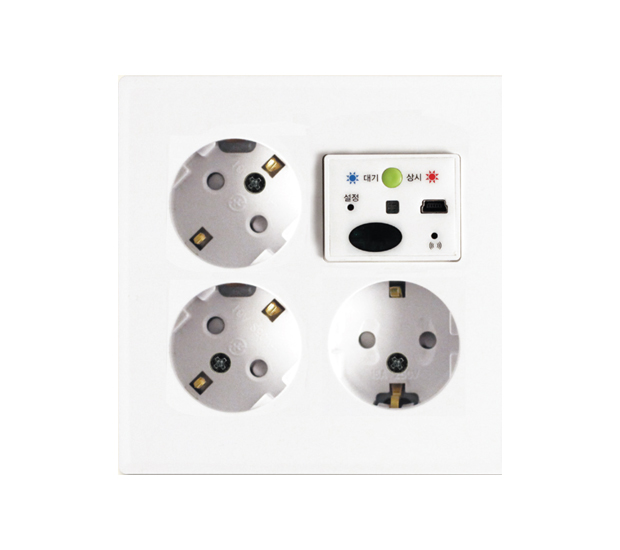

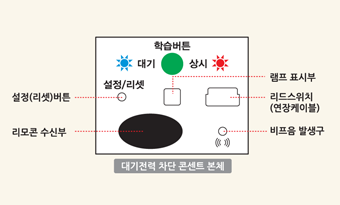

| NO |
구분 |
사양 |
비고 |
| 1 |
정격전압 |
AC 220V, 60Hz |
|
| 2 |
정격전류 |
16A |
|
| 3 |
과부하 차단 기능 |
MAX 20A |
|
| 4 |
차단 방식 |
부하감지형 |
양극 또는 단극 차단방식 |
| 5 |
Time Delay |
2분 |
|
|
|
