홈 > 제품소개 > 계전기 > 1000AF/1200AF MCCB |
| 프레임 크기(AF) |
1000AF |
1200AF |
| 형 식 (Type) |

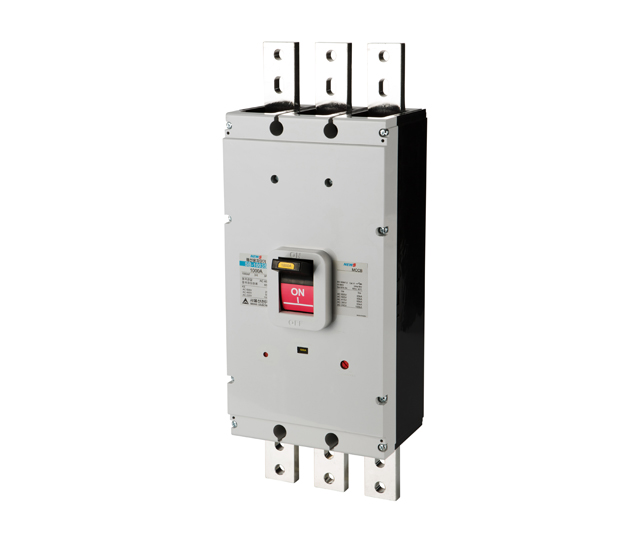

SB-1003S |

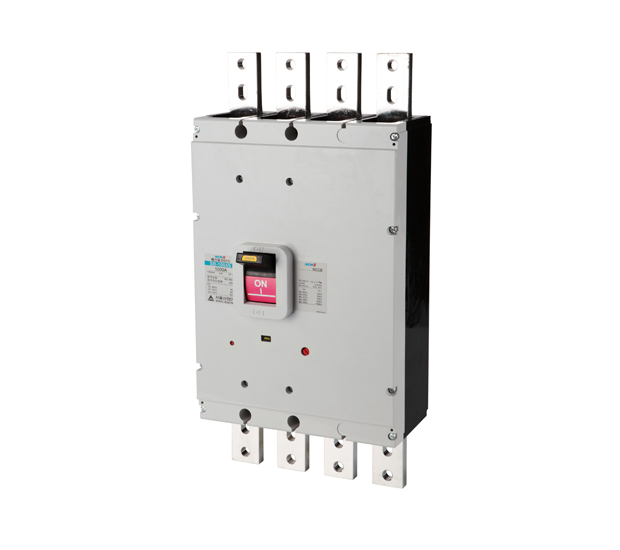

SB-1004S |
SB-1203S |
SB-1204S |
| 극 수 (Pole) |
3 |
4 |
3 |
4 |
| 정격전류(Rated Current) |
1,000 |
1,000 |
1,200 |
1,200 |
| 정격전압(Rated Voltage) |
AC460V |
AC460V |
AC460V |
AC460V |
| 정격절연전압 (Ui) |
690V |
690V |
690V |
690V |
정격차단전류(kA)
(Breaking Capacity)
KSC8321 (Sym)
IEC60947-2 (Icu)
Ics=Icu*0.5 |
600V |
- |
- |
- |
- |
| 480/500V |
- |
- |
- |
- |
| 460V |
65kA |
65kA |
65kA |
65kA |
| 415V |
65kA |
65kA |
65kA |
65kA |
| 380V |
65kA |
65kA |
65kA |
65kA |
| 220V |
100kA |
100kA |
100kA |
100kA |

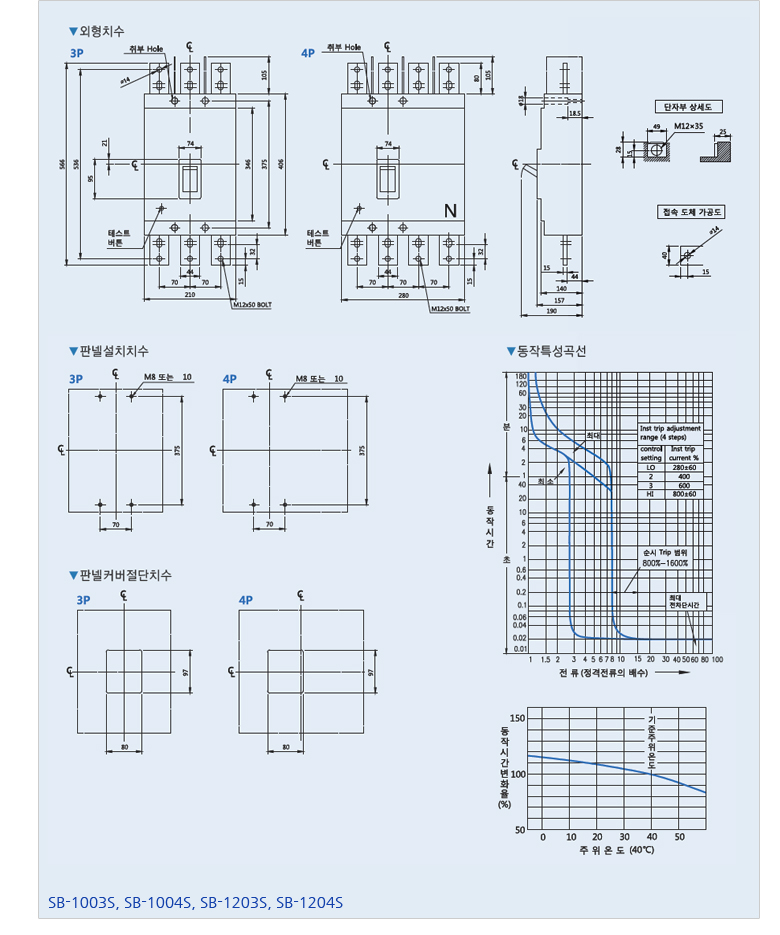

| 외형치수(mm) |
A |
210 |
280 |
210 |
280 |
 |
B |
406 |
406 |
406 |
406 |
| C |
157 |
157 |
157 |
157 |
| D |
190 |
190 |
190 |
190 |
| 보호기능 |
과부하, 순시 및 단락전류 |
| 과전류 트립방식 (Trip) |
열동전자식 (Thermal-Magnetic, TM) |
| 순시 트립특성 (Instant Trip) |
3-6In(가조정형) |
| 내구수명 |
기계적 |
2500 |
2500 |
2500 |
2500 |
| 전기적 |
500 |
500 |
500 |
500 |
| 접속방식 |
표면형 |
○ |
○ |
○ |
○ |
| 이면형 |
|
|
|
|
| 설치방식(Mounting) |
나사(SCREW) |
나사(SCREW) |
나사(SCREW) |
나사(SCREW) |
| 중량(Weight) (Kg) |
21 |
26 |
21 |
26 |
| 취득규격 |
 |
- |
- |
- |
- |
 |
- |
- |
- |
- |
|
