홈 > 제품소개 > 계전기 > 400AF MCCB |
| 프레임 크기(AF) |
400AF |
| 형 식 (Type) |

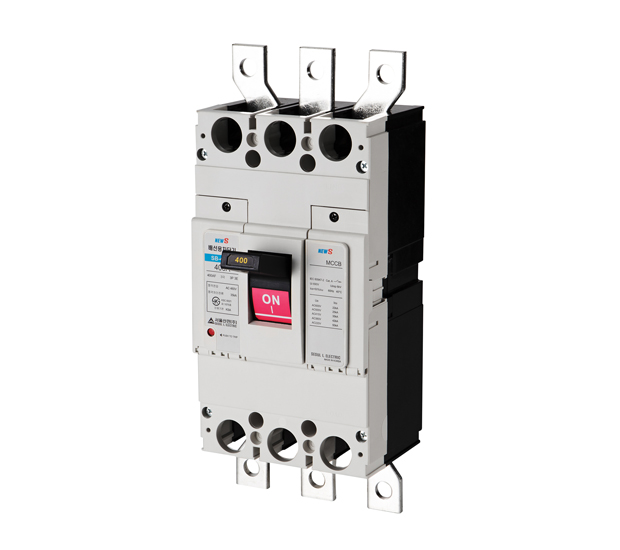

SB-403S |

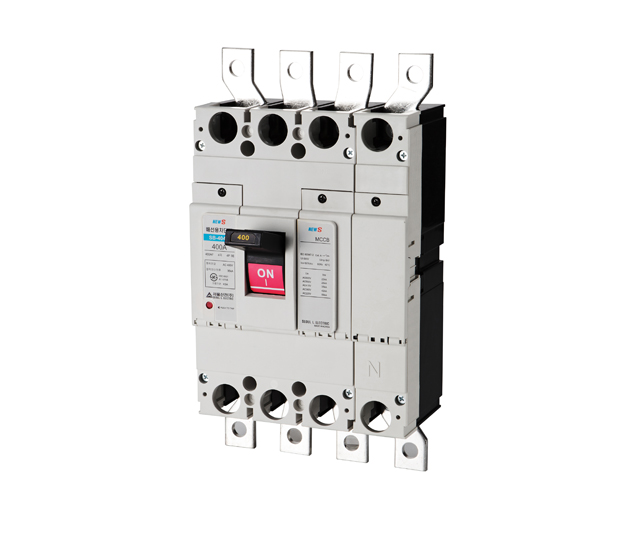

SB-404S |
| 극 수 (Pole) |
3 |
4 |
| 정격전류(Rated Current) |
250,300,350,400 |
250,300,350,400 |
| 정격전압(Rated Voltage) |
AC460V |
AC460V
|
| 정격절연전압 (Ui) |
690V |
690V
|
정격차단전류(kA)
(Breaking Capacity)
KSC8321 (Sym)
IEC60947-2 (Icu)
Ics=Icu*0.5 |
600V |
- |
- |
| 480/500V |
- |
- |
| 460V |
35kA |
35kA |
| 415V |
35kA |
35kA |
| 380V |
35kA |
35kA |
| 220V |
50kA |
50kA |

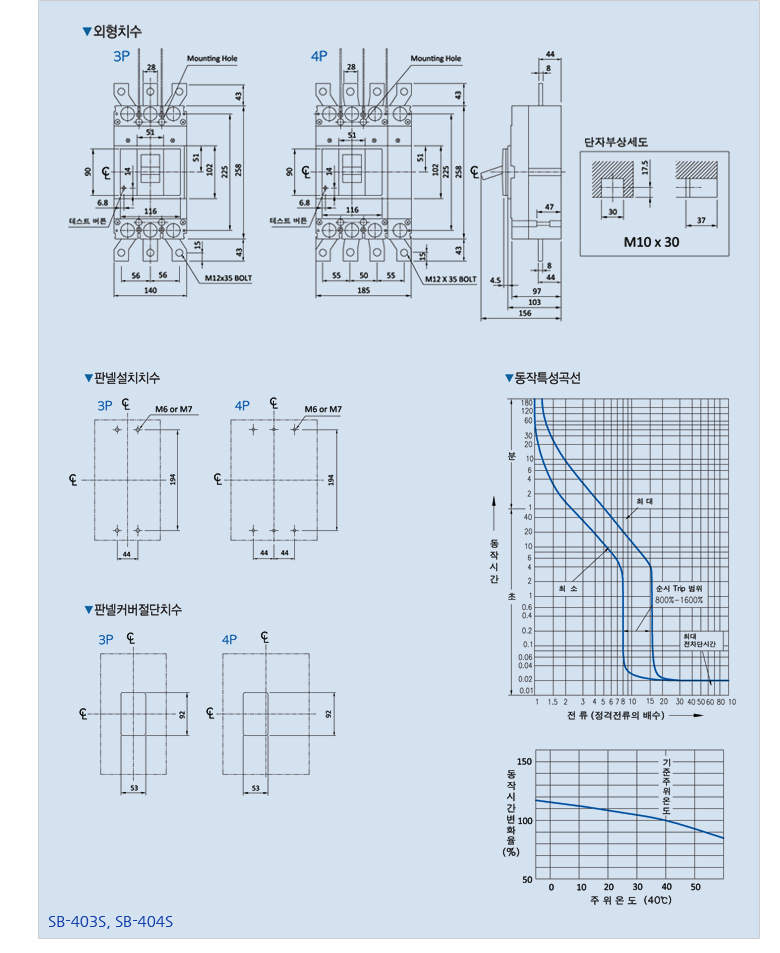

| 외형치수(mm) |
A |
140 |
185 |
 |
B |
257 |
257 |
| C |
103 |
103 |
| D |
156 |
156 |
| 보호기능 |
과부하, 순시 및 단락전류 |
| 과전류 트립방식 (Trip) |
열동전자식 (Thermal-Magnetic, TM) |
| 순시 트립특성 (Instant Trip) |
9-15In |
| 내구수명 |
기계적 |
4000 |
4000
|
| 전기적 |
1000 |
1000
|
| 접속방식 |
표면형 |
○ |
○
|
| 이면형 |
|
|
| 설치방식(Mounting) |
나사(SCREW) |
나사(SCREW) |
| 중량(Weight) (Kg) |
6.2 |
7.8 |
| 취득규격 |
 |
- |
- |
 |
KSC8321 |
KSC8321 |
|
